Structures - Bâti no 2

Bâti de charge n°2

pour éléments de structure porteuse

Bâti de charge avec vérins hydrauliques pour l’application d’une ou plusieurs forces sur des éléments porteurs en grandeur réelle ou en grande échelle.

Pilotage de l’action des forces et prise de mesures par système de contrôle digitale.

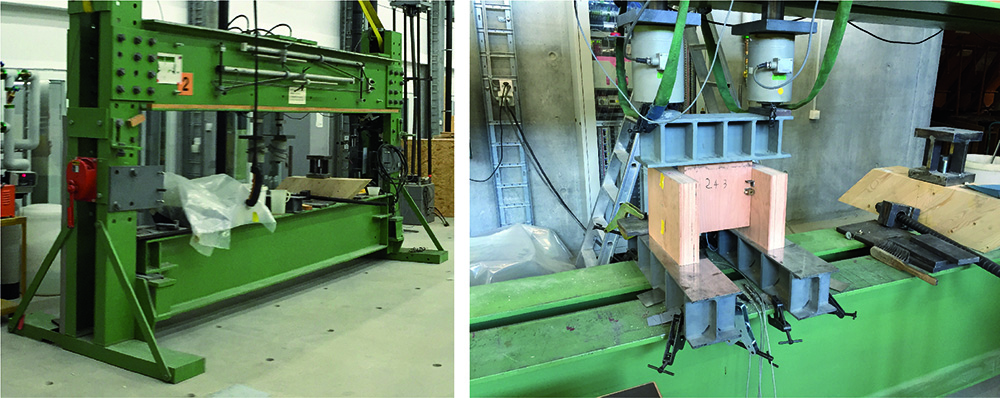

Arrangement bâti n°2
Force maximale: 2 vérins à max. 300 kN60 kN
Déplacement maximal des points d’action des forces 200 mm
Pilotage par variation de force, de déplacement ou de déformation
Force cycliques possibles    entre 0.1 et 1.0 Hz
Taille du bâti :

5.4 x 1.6 x 2.6 m

Gabarit d'action des vérins :4.0 m
Limites des dimensions maximales des éléments à tester :
- flexion de poutres ou dalles: largeur x longueur x hauteur

4.0 x  0.7 x 0.7 m

- Eléments en 3D: hauteur0.5 m



Système de mesure digital couplé avec le système de pilotage et à définir pour chaque essai ; nombre et type de capteurs de mesures non limité.
