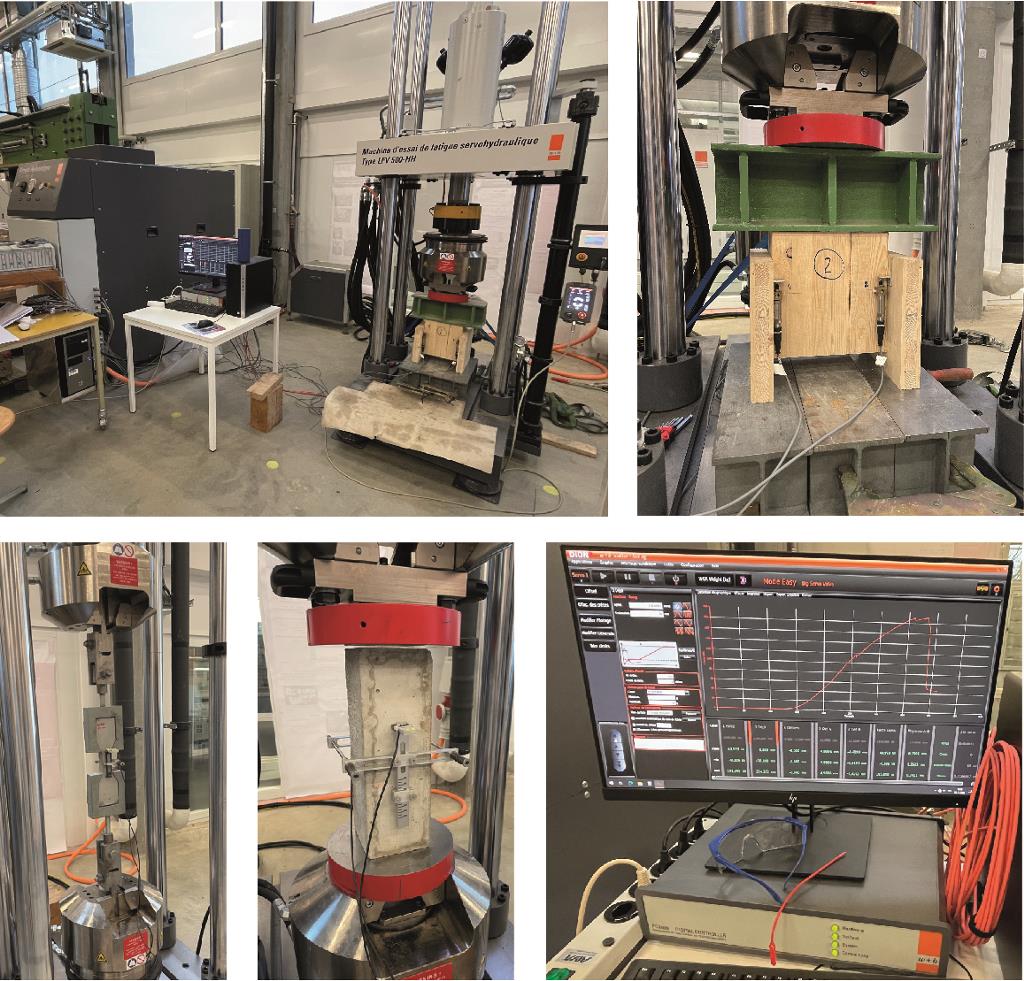

Machine universelle dynamique W&B 500 kN
pour éléments de structure porteuse
Machine d'essai dynamique avec un vérin hydraulique pour l’application d’une force de traction ou de compression sur des éléments porteurs en grandeur réelle ou à l’échelle réduite. Essais de fatigue, simulation de séismes.
Pilotage de l’action des forces et prise de mesures par système de contrôle digitale.
Pilotage de l’action des forces et prise de mesures par système de contrôle digitale.
| Force maximale : 1 vérin en traction et compression | 500 kN |
| Déplacement maximal : | 300 mm |
| Classe de précision : | 0.5 |
| Pilotage par variation de force, de déplacement ou de déformation : | |
| Sollicitations cycliques régulières (sinus, dents de scie, etc) ou irrégulières (sismiques): | env. 10 Hz pour une course de +- 1 mm |
| Fréquence d'acquisition : (force, déplacement, déformation) | 8000 Hz |
| Taille de la machine (sans la pompe, ni la table de commande) L x l X h | 1.5 x 1.2 x 4.7 m |
| Moyens d’attache : | |
- mâchoires pour la traction - plateaux rectifiés circulaires pour la compression : Diamètre - plaque de base pour des flexions d'échantillons : Longueur x largeur |
250 mm 1500 x 925 mm |
| Limites des dimensions maximales des éléments à tester : | |
- Barres droites de tous matériaux : longueur x largeur - Poutres : Portée max. x largeur max. | 2.0 x 0.6 m 1.3 x 0.6 m |
| Essais normalisés : | |
- Traction acier selon ISO 6892 - Module élastique du béton selon EN 12390-13 (accréditation STS) - Essais de flexion-compression EN 196 |
Système de mesure digital couplé avec le système de pilotage et à définir pour chaque essai ; nombre et type de capteurs de mesures non limité.
