Machine de traction 850 kN

pour planches de bois et autres éléments porteurs allongés

Machine avec vérins hydrauliques pour l’application d’une force de sur des éléments porteurs en grandeur réelle ou à l’échelle réduite.
Pilotage de l’action des forces et prise de mesures par système de contrôle digitale.

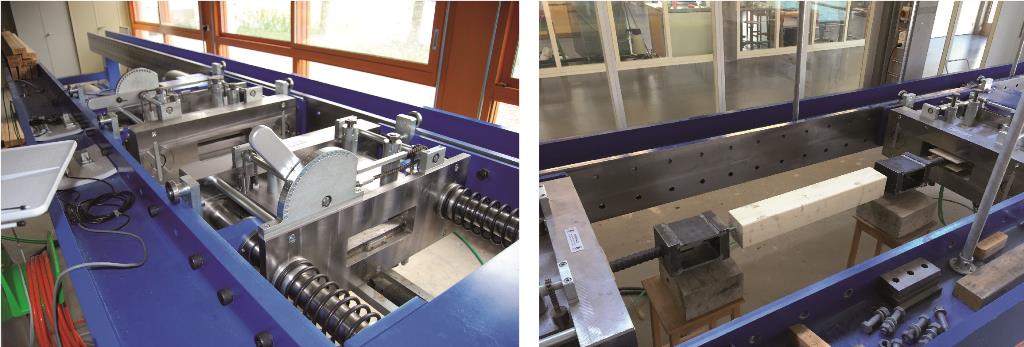

Arrangement W&B200kN
Force maximale : 1 vérin en traction850 kN
Déplacement maximal :150 mm
Pilotage par variation de force, de déplacement ou de déformation
Force cycliques possiblesjusqu’à 0.1 Hz
Taille de la machine (y c. informatique de commande)

8.2 x 1.8 x 1.2 m

Moyens d’attache :

- mâchoires pour la traction

-Accessoires pour attacher d’autres matériaux



Limites des dimensions maximales des éléments à tester :

- Planches de bois : longueur (min. – max.) x largeur x hauteur

- Tous échantillons : longueur

1.1 - 6.0 x 0.5 x 0.25 m

6.0 m

Essais normalisés :

- Module d’élasticité axial des planches en bois EN 408

- Résistance à la traction axiale des planches en bois EN 408





Système de mesure digital couplé avec le système de pilotage et à définir pour chaque essai ; nombre et type de capteurs de mesures non limité.
