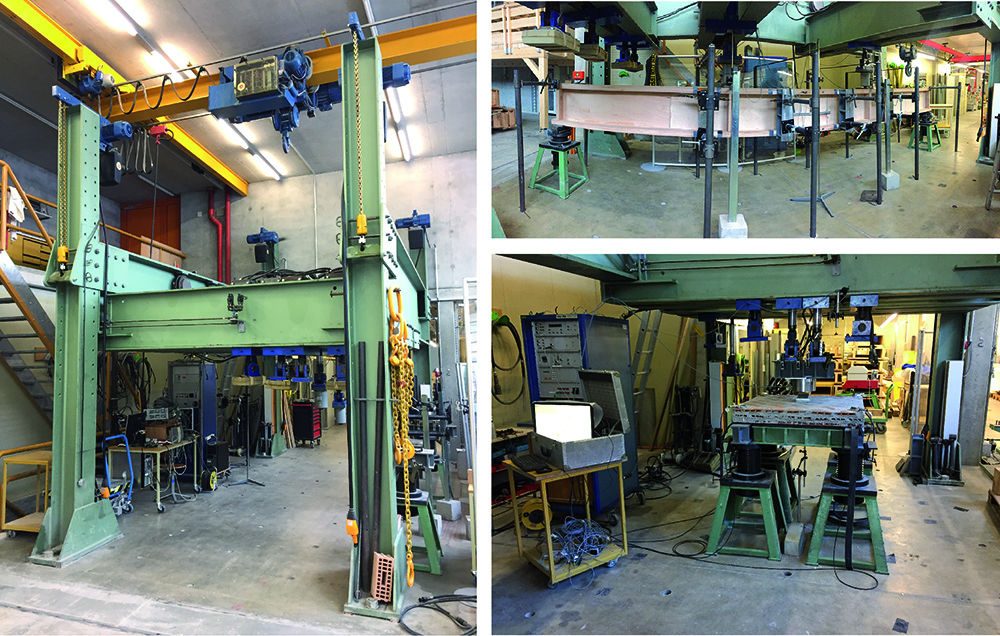

Bâti de charge
pour éléments de structure porteuse
Bâti de charge avec vérins hydrauliques pour l’application d’une ou plusieurs forces sur des éléments porteurs en grandeur réelle ou en grande échelle.
Pilotage de l’action des forces et prise de mesures par système de contrôle digitale.

Force maximale: 6 vérins à max. 300 kN | 1800 kN |
Déplacement maximal des points d’action des forces | 400 mm |
Pilotage par variation de force, de déplacement ou de déformation | |
Force cycliques possibles | entre 0.1 et 1.0 Hz |
Taille du bâti : | 7.1 x 3.4 x 4.7 m |
Gabarit d'action des vérins : | 2.4 x 5.3 m |
Surface max. de la dalle d’essai : | 24.00 x 7.50 m |
Limites des dimensions maximales des éléments à tester : | |
- flexion de poutres ou dalles: largeur x longueur | 2.4 x 21.5 m |
- murs ou élément en 3D: hauteur | 2.9 m |
- possible extension pour échantillon de surface | 12.0 x 7.5 m |
Système de mesure digital couplé avec le système de pilotage et à définir pour chaque essai ; nombre et type de capteurs de mesures non limité.
