Structures
Le laboratoire est à disposition pour tous essais liés aux structures de toutes sortes et dimensions. Les systèmes d'acquisitions mobiles et informatisés sont programmables à volonté. Ils permettent de s'adapter à toutes les situations. Les principales grandeurs physiques mesurées sont des forces, des pressions, des déplacements, des déformations, des accélérations et des températures, pour des vitesses d'acquisition variables de 0 à 4800 Hz. Plusieurs centaines de canaux de mesure sont disponibles pour l'ensemble des systèmes d'acquisition.
Informations pratiques
Équipement des laboratoires

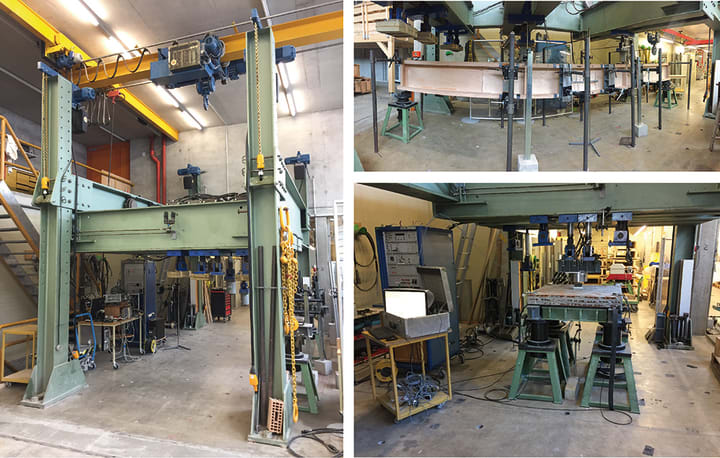

Pour éléments de structure porteuse
Bâti de charge avec vérins hydrauliques pour l’application d’une ou plusieurs forces sur des éléments porteurs en grandeur réelle ou en grande échelle.
Pilotage de l’action des forces et prise de mesures par système de contrôle digitale.
| Force maximale: 6 vérins à max. 300 kN | 1800 kN |
| Déplacement maximal des points d’action des forces | 400 mm |
| Pilotage par variation de force, de déplacement ou de déformation | |
| Force cycliques possibles | entre 0.1 et 1.0 Hz |
| Taille du bâti : | 7.1 x 3.4 x 4.7 m |
| Gabarit d'action des vérins : | 2.4 x 5.3 m |
| Surface max. de la dalle d’essai : | 24.00 x 7.50 m |
| Limites des dimensions maximales des éléments à tester : | |
| - flexion de poutres ou dalles: largeur x longueur | 2.4 x 21.5 m |
| - murs ou élément en 3D: hauteur | 2.9 m |
| - possible extension pour échantillon de surface | 12.0 x 7.5 m |
Système de mesure digital couplé avec le système de pilotage et à définir pour chaque essai ; nombre et type de capteurs de mesures non limité.

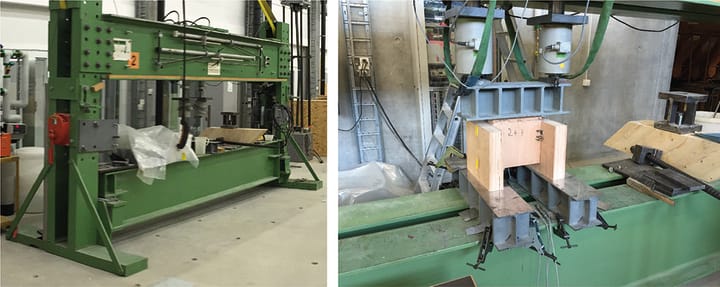

Pour éléments de structure porteuse
Bâti de charge avec vérins hydrauliques pour l’application d’une ou plusieurs forces sur des éléments porteurs en grandeur réelle ou en grande échelle.
Pilotage de l’action des forces et prise de mesures par système de contrôle digitale.
| Force maximale: 2 vérins à max. 300 kN | 60 kN |
| Déplacement maximal des points d’action des forces | 200 mm |
| Pilotage par variation de force, de déplacement ou de déformation | |
| Force cycliques possibles | entre 0.1 et 1.0 Hz |
| Taille du bâti : | 5.4 x 1.6 x 2.6 m |
| Gabarit d'action des vérins : | 4.0 m |
| Limites des dimensions maximales des éléments à tester : | |
| - flexion de poutres ou dalles: largeur x longueur x hauteur | 4.0 x 0.7 x 0.7 m |
| - Eléments en 3D: hauteur | 0.5 m |
Système de mesure digital couplé avec le système de pilotage et à définir pour chaque essai ; nombre et type de capteurs de mesures non limité.

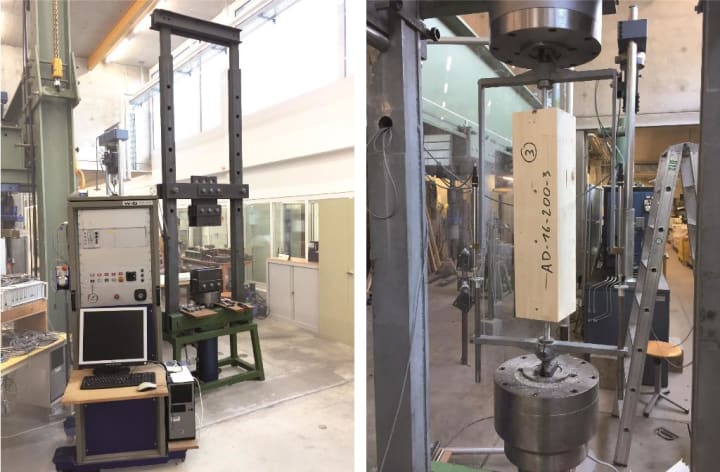

Pour éléments de structure porteuse
Bâti avec vérin hydraulique pour l’application d’une force de traction et/ou compression sur des éléments porteurs allongés en grandeur réelle ou à l’échelle réduite.
Pilotage de l’action des forces et prise de mesures par système de contrôle digitale.
| Force maximale : 1 vérin en traction et compression | 250 kN |
| Déplacement maximal : | 200 mm |
| Pilotage par variation de force, de déplacement ou de déformation | |
| Force cycliques possibles avec inversion de la force | entre 0.1 et 1.0 Hz |
| Taille du bâti : | 1.7 x 0.5 x 3.8 m |
| Moyens d’attache : | |
| - mâchoires pour la traction | |
| - dispositif de fixation pour les essais avec inversion de force | |
| Limites des dimensions maximales des éléments à tester : | |
| - Barres droites de tous matériaux : longueur x largeur | 1.4 x 0.7 m |
| Essais normalisés : | |
| - Traction acier selon EN 10002-1 |
Système de mesure digital couplé avec le système de pilotage et à définir pour chaque essai ; nombre et type de capteurs de mesures non limité.

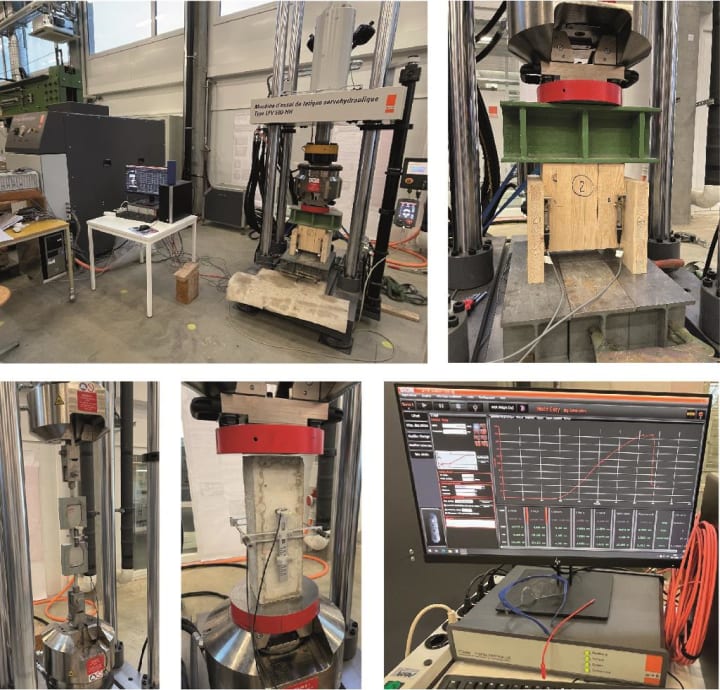

Pour éléments de structure porteuse
Machine d'essai dynamique avec un vérin hydraulique pour l’application d’une force de traction ou de compression sur des éléments porteurs en grandeur réelle ou à l’échelle réduite. Essais de fatigue, simulation de séismes.
Pilotage de l’action des forces et prise de mesures par système de contrôle digitale.
| Force maximale : 1 vérin en traction et compression | 500 kN |
| Déplacement maximal : | 300 mm |
| Classe de précision : | 0.5 |
| Pilotage par variation de force, de déplacement ou de déformation : | |
| Sollicitations cycliques régulières (sinus, dents de scie, etc) ou irrégulières (sismiques): | env. 10 Hz pour une course de +- 1 mm |
| Fréquence d'acquisition : (force, déplacement, déformation) | 8000 Hz |
| Taille de la machine (sans la pompe, ni la table de commande) L x l X h | 1.5 x 1.2 x 4.7 m |
| Moyens d’attache : | |
| - mâchoires pour la traction | |
| - plateaux rectifiés circulaires pour la compression : Diamètre | 250 mm |
| - plaque de base pour des flexions d'échantillons : Longueur x largeur | 1500 x 925 mm |
| Limites des dimensions maximales des éléments à tester : | |
| - Barres droites de tous matériaux : longueur x largeur | 2.0 x 0.6 m |
| - Poutres : Portée max. x largeur max. | 1.3 x 0.6 m |
| Essais normalisés : | |
| - Traction acier selon ISO 6892 | |
| - Module élastique du béton selon EN 12390-13 (accréditation STS) | |
| - Essais de flexion-compression EN 196 |
Système de mesure digital couplé avec le système de pilotage et à définir pour chaque essai ; nombre et type de capteurs de mesures non limité.

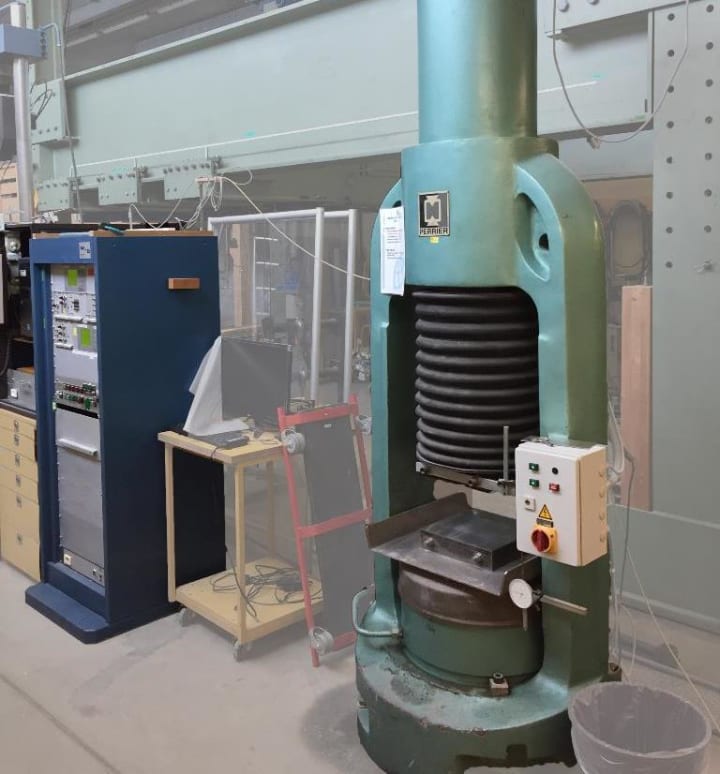

Pour éléments de structure porteuse
Machine avec un vérin hydraulique pour l’application d’une force de compression sur des éléments porteurs en grandeur réelle ou à l’échelle réduite.
Pilotage de l’action des forces et prise de mesures par système de contrôle digitale.
| Force maximale : 1 vérin en traction et compression | 5000 kN |
| Déplacement maximal : | 70 mm |
| Pilotage par variation de force ou de déplacement | |
| Force cycliques possibles | jusqu’à 0.1 Hz |
| Taille de la machine : | 1.1 x 0.9 x 3.2 m |
| Moyens d’attache par des plateaux rectifiés : longueur x largeur | 300 x 300 mm |
| Limites des dimensions maximales des éléments à tester : | |
| - Echantillons de tous matériaux : longueur x hauteur | 0.6 x 0.6 m |
| Essais normalisés : | |
-Essais de compression sur béton EN 12390-3
|
Système de mesure digital couplé avec le système de pilotage et à définir pour chaque essai ; nombre et type de capteurs de mesures non limité.

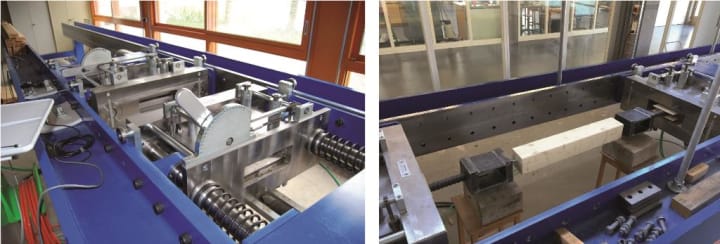

Pour planches de bois et autres éléments porteurs allongés
Machine avec vérins hydrauliques pour l’application d’une force de sur des éléments porteurs en grandeur réelle ou à l’échelle réduite.
Pilotage de l’action des forces et prise de mesures par système de contrôle digitale.
| Force maximale : 1 vérin en traction | 850 kN |
| Déplacement maximal : | 150 mm |
| Pilotage par variation de force, de déplacement ou de déformation | |
| Force cycliques possibles | jusqu’à 0.1 Hz |
| Taille de la machine (y c. informatique de commande) | 8.2 x 1.8 x 1.2 m |
| Moyens d’attache : | |
- mâchoires pour la traction -Accessoires pour attacher d’autres matériaux |
|
| Limites des dimensions maximales des éléments à tester : | |
- Planches de bois : longueur (min. – max.) x largeur x hauteur - Tous échantillons : longueur | 1.1 - 6.0 x 0.5 x 0.25 m 6.0 m |
| Essais normalisés : | |
- Module d’élasticité axial des planches en bois EN 408 - Résistance à la traction axiale des planches en bois EN 408 |
Système de mesure digital couplé avec le système de pilotage et à définir pour chaque essai ; nombre et type de capteurs de mesures non limité.
